Protección de Ductos y Redes Subterráneas contra Excavaciones
Placas de PEAD y mallas de alta resistencia que advierten al operador y frenan la pala de la excavadora antes de que alcance el ducto o el cable. Una alternativa ligera, rápida de instalar y retirable a las losas de hormigón. Atendemos Ecuador, Venezuela y República Dominicana.
El riesgo
La excavación de terceros, el mayor peligro para un ducto enterrado
Las interferencias de terceros, como obras civiles, zanjas o maquinaria agrícola, están detrás de cerca del 40 % de los accidentes en ductos enterrados. Un solo golpe de pala puede provocar una fuga, un incendio o la parada de la operación.
Una barrera física sobre el ducto:
- Advierte al operador de la excavadora antes del contacto
- Detiene o desvía la pala y protege la tubería o el cable
- Reduce el riesgo de daño a un nivel comparable al de las losas de hormigón
- Se retira con facilidad para inspeccionar o reparar el ducto
Nuestro servicio
Qué ofrece PETRONIA
01
Suministro de placas y mallas Overpipe
Comercializamos placas de protección y mallas de alta resistencia Overpipe, con color y mensaje de advertencia personalizables.
02
Selección de la protección
Definimos el modelo, el ancho y el tipo de unión según el diámetro, el tipo de red y el nivel de riesgo del tramo.
03
Apoyo en la instalación

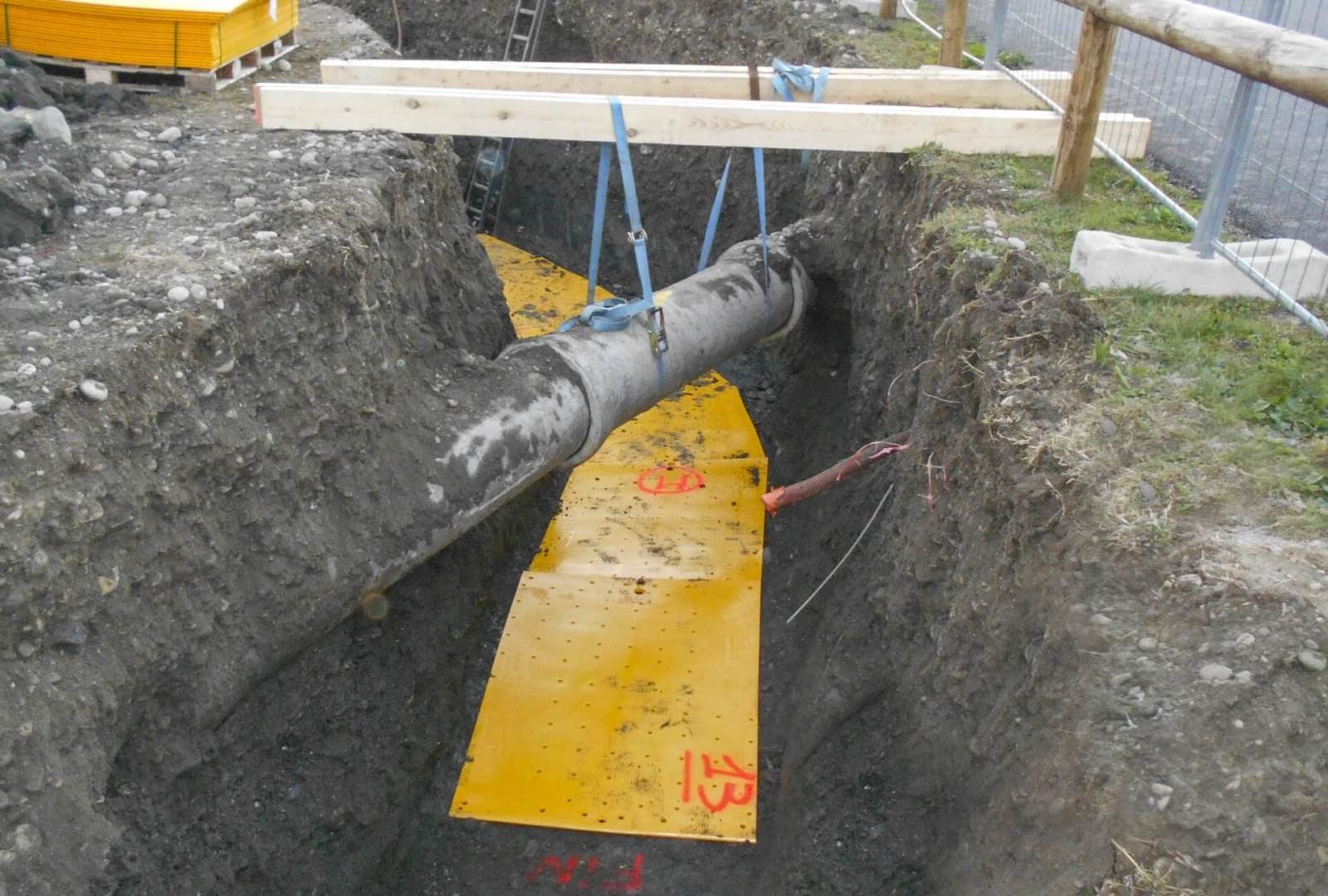

Acompañamos al contratista durante la colocación en zanja, en ductos nuevos o en tramos existentes.
Placas de protección
Placas de PEAD: la alternativa a las losas de hormigón

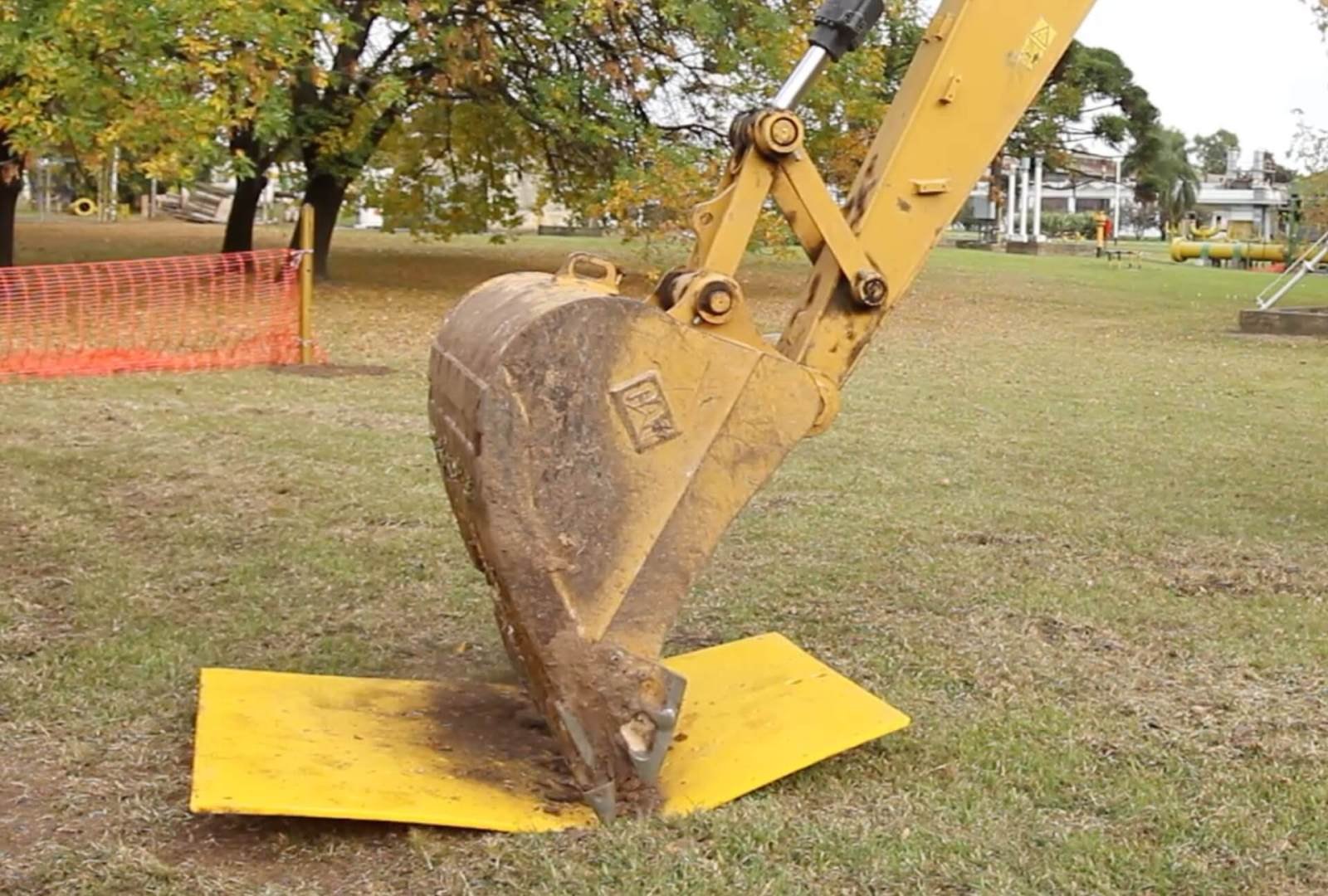

Placas de polietileno de alta densidad (PEAD) inyectado, coloreadas en toda su masa y con tratamiento anti-UV. Resisten la agresión de una excavadora de 32 toneladas sin perder su integridad y alcanzan un coeficiente de reducción de riesgo de 0,01, equivalente al de las losas de hormigón, según la normativa francesa GESIP.
- Mensaje de advertencia en relieve, personalizable
- Superficie antideslizante y bordes biselados
- Orificios de drenaje que no interfieren con la protección catódica
- Unión por solape de 10 cm o a tope con conectores de PEAD

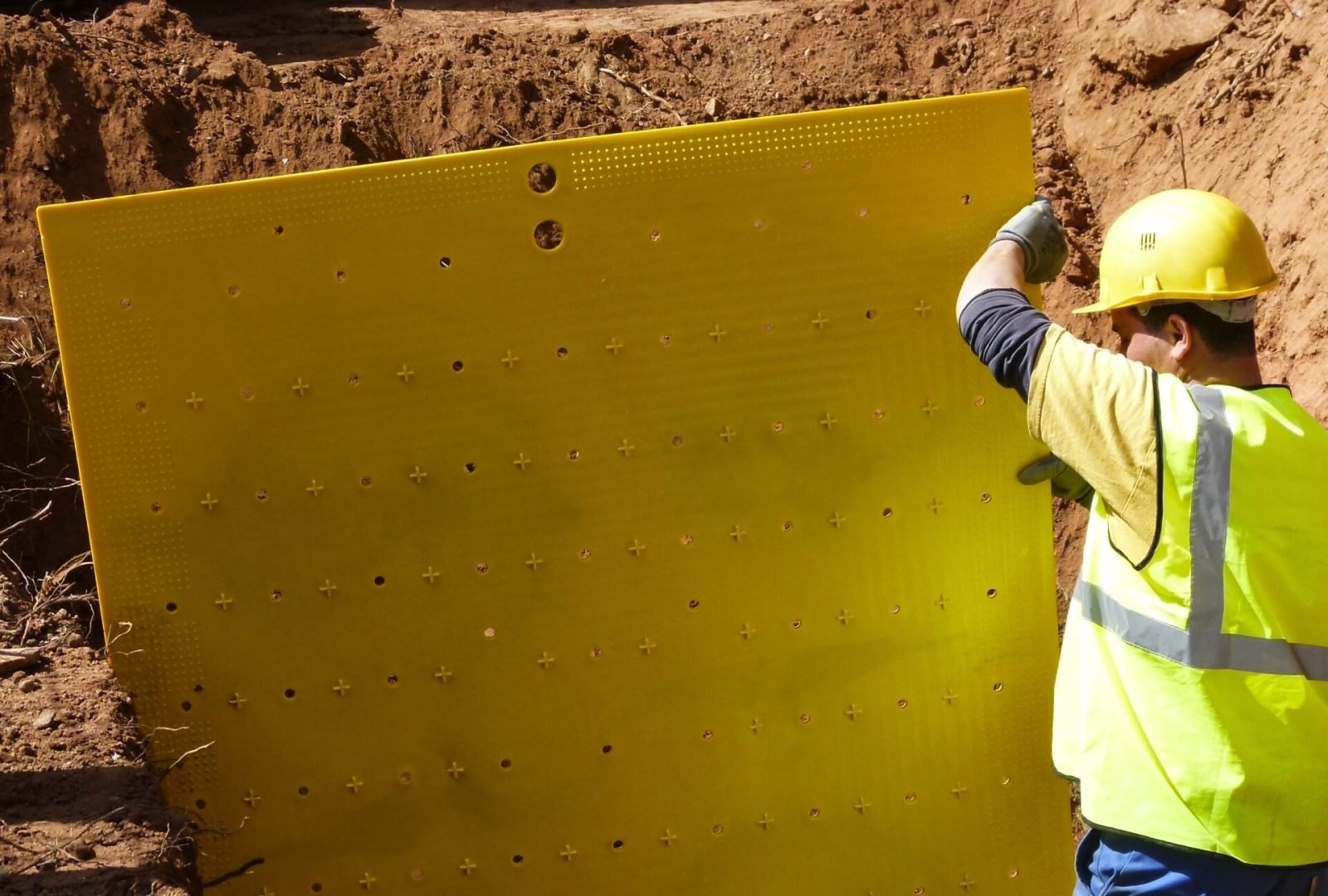

- Dos personas instalan varios cientos de metros al día, sin equipo pesado

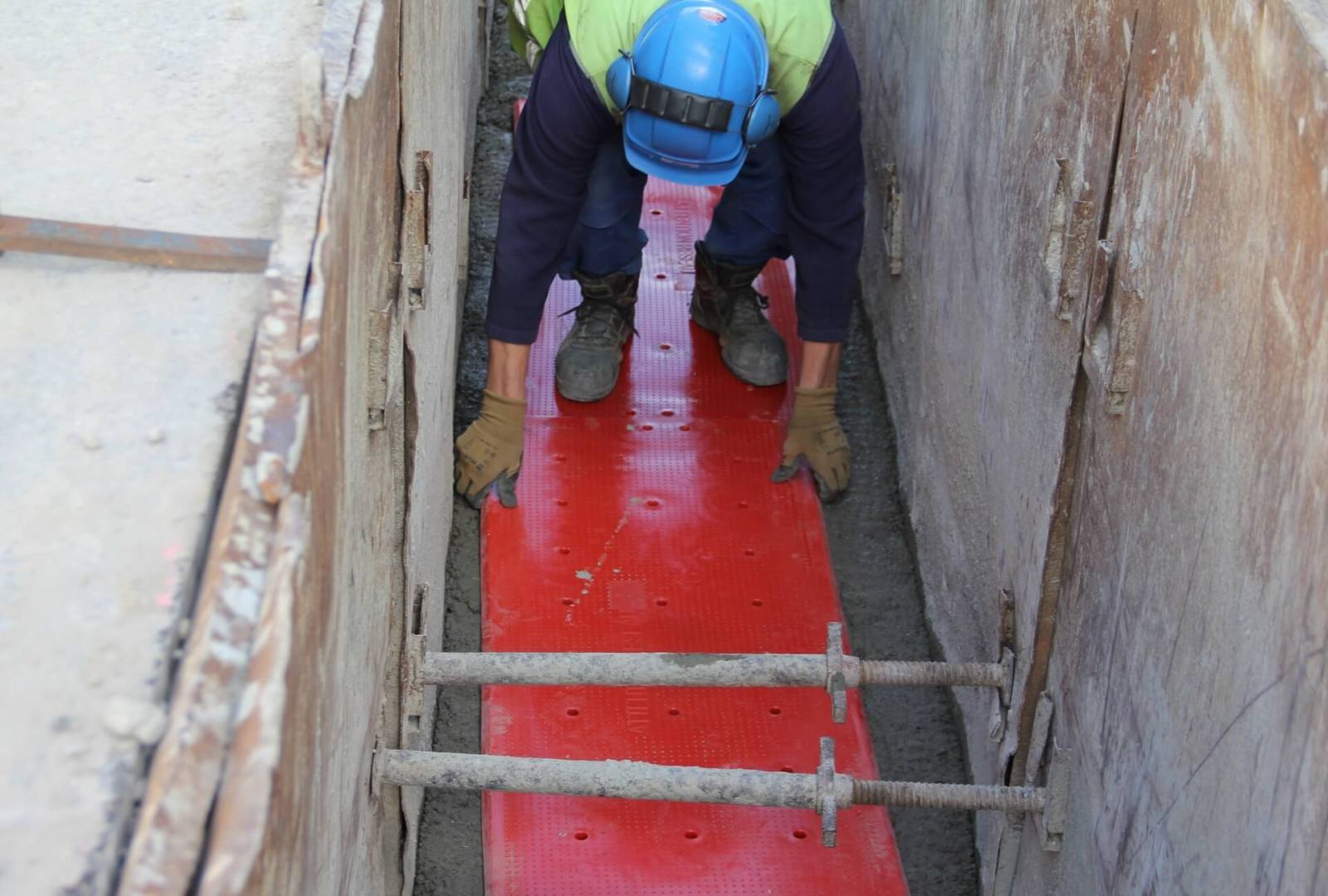

- Versión roja para cables eléctricos, con opción de exposición permanente a 60 °C
Modelos disponibles (espesor 15 mm)
| Modelo | Dimensiones (mm) | Peso | Aplicación |
|---|---|---|---|
| OV1 | 1800 × 1250 | 33 kg | Transporte |
| OV2 | 1800 × 1400 | 36 kg | Transporte |
| OV3 | 1800 × 1500 | 39 kg | Transporte |
| OV4 | 1800 × 1600 | 41 kg | Transporte |
| OV5 | 1500 × 570 | 12 kg | Distribución y cables |
| OV6 | 1500 × 820 | 17 kg | Distribución y cables |
| OV7 | 1500 × 500 | 10,5 kg | Distribución y cables |
Amarillo para ductos de gas e hidrocarburos; rojo para cables eléctricos. Otros colores bajo pedido.
Comparación
Placas de PEAD frente a losas de hormigón
| Criterio | Placas de PEAD | Losas de hormigón |
|---|---|---|
| Reducción del riesgo | Coeficiente 0,01 | Coeficiente equivalente |
| Peso por pieza | De 10,5 a 41 kg | Mucho mayor; requiere grúa o maquinaria |
| Instalación | Dos personas, sin equipo pesado | Maquinaria y más personal |
| Inspección del ducto | Se retiran y se vuelven a colocar | Retiro lento y costoso |
| Señalización | Mensaje de advertencia en relieve | Requiere cinta o malla adicional |
Mallas
Mallas de advertencia y protección de alta resistencia

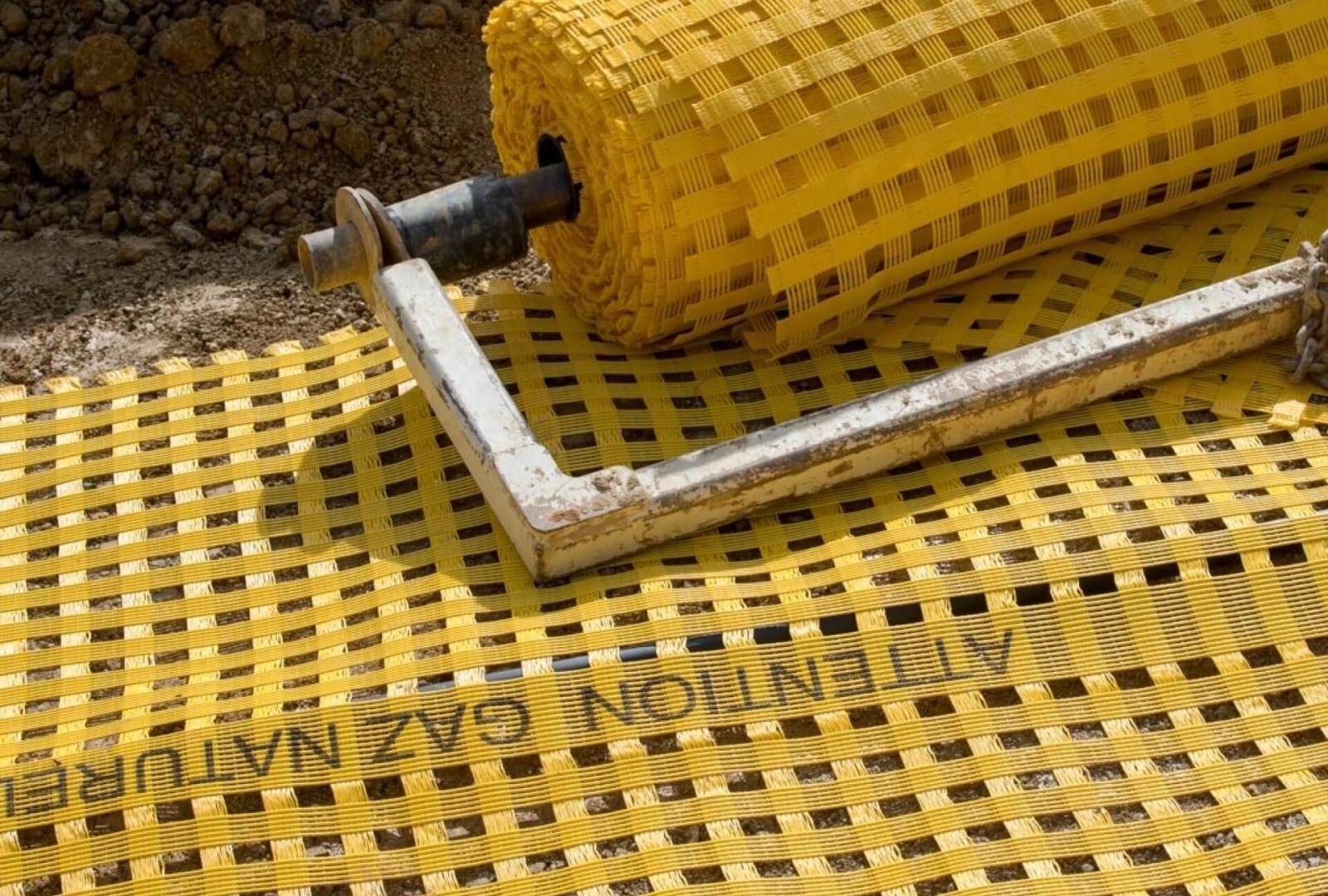

Mallas de fibras sintéticas de PET, con endurecimiento en fase acuosa, en rollos de 5 m de ancho que se cortan a la medida para evitar solapes longitudinales. El color y el mensaje impreso se adaptan al tipo de red. Cumplen los requisitos de la certificación CE para geotextiles.
Alta resistencia mecánica

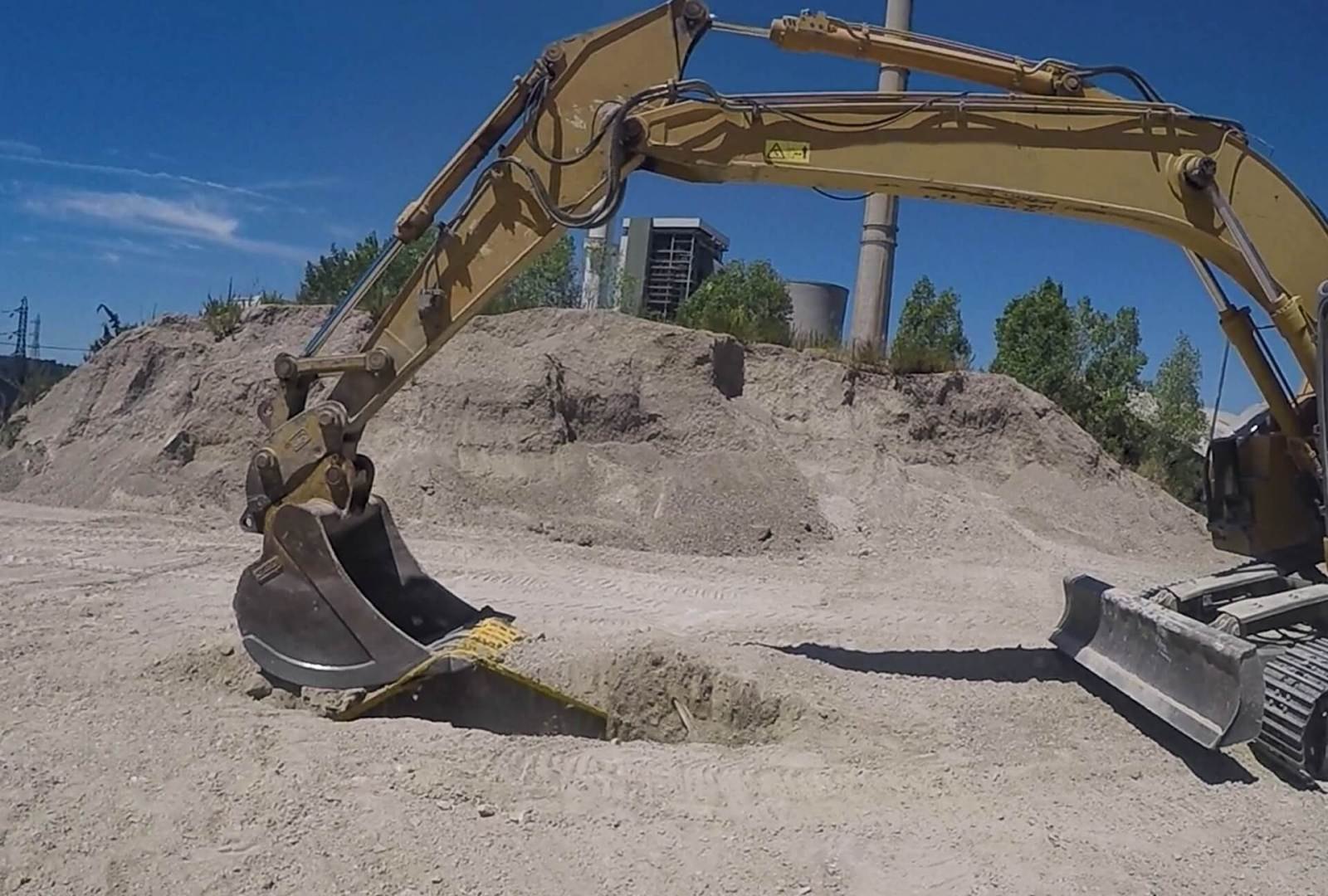

Tejida en punto de urdimbre y con bandas de refuerzo en los bordes. Resiste la agresión de una excavadora de 18 toneladas y se considera protección mecánica según la normativa francesa GESIP, con un factor de reducción de riesgo de 0,05 a 0,025.
Alta resistencia elástica
Una malla de advertencia reforzada que reemplaza a la cinta convencional: si la pala la engancha, se estira hasta 1 m sin romperse y avisa al operador. Factor de reducción de riesgo de 0,075, con un costo adicional limitado.
Complemente la protección mecánica con nuestra protección anticorrosiva TRENTON y el monitoreo de corrosión.
Aplicaciones
01
Transporte
Gasoductos de alta presión, oleoductos, poliductos y ductos de gran diámetro.
02
Distribución
Redes de gas y líneas de pequeño diámetro en zonas urbanas e industriales.
03
Cables eléctricos
Cables de alta y media tensión enterrados.
Preguntas frecuentes sobre protección de ductos enterrados
Forma una barrera física sobre la tubería o el cable enterrado: advierte al operador de la excavadora y resiste la pala, evitando que alcance el ducto.
Sí. Ofrecen un coeficiente de reducción de riesgo equivalente, pesan mucho menos y se instalan sin maquinaria pesada.
No. Las placas tienen orificios de drenaje en toda su superficie que no interfieren con la protección catódica.

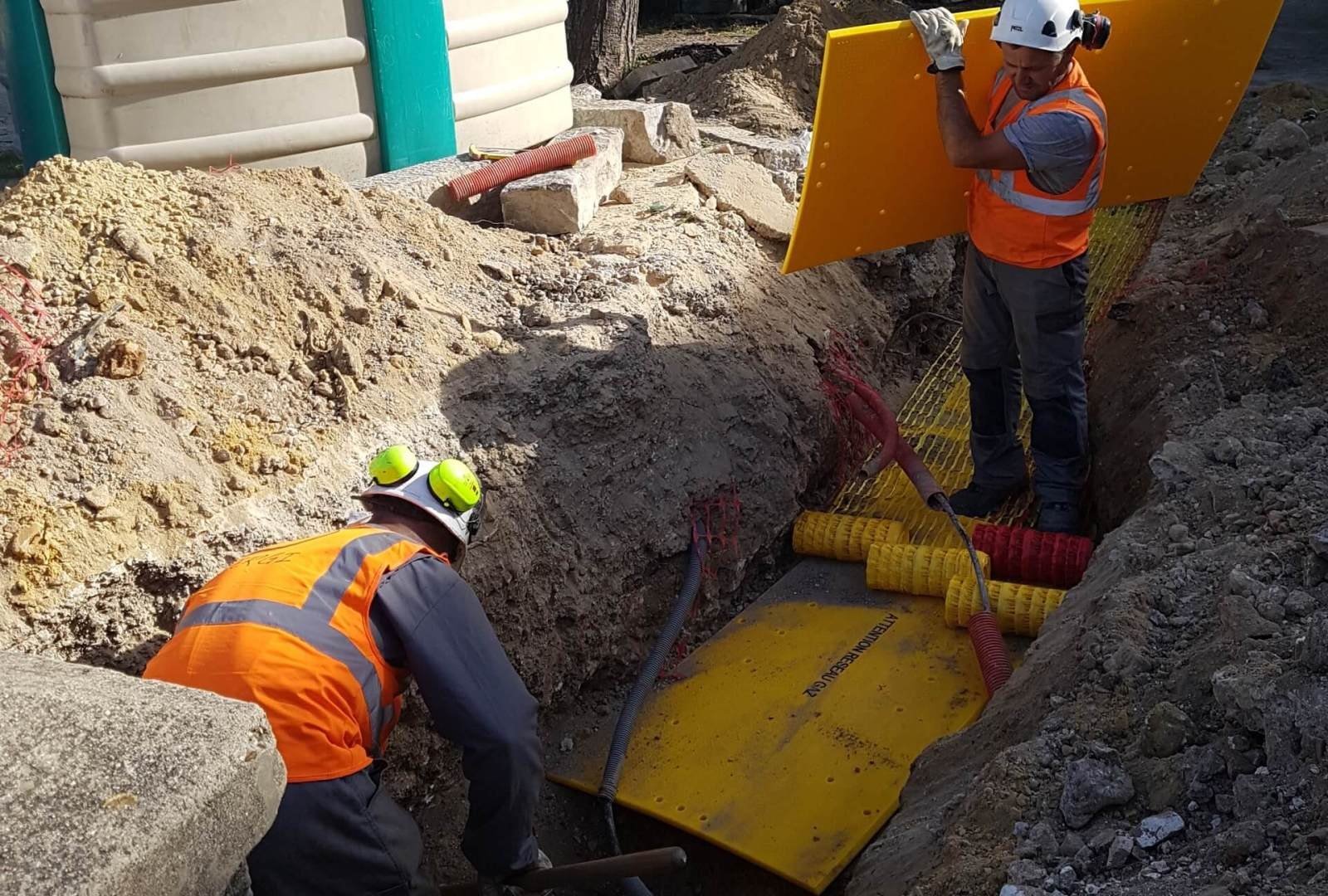

Sí. Las placas se retiran y se vuelven a colocar para inspeccionar o reparar la tubería.
La mecánica resiste una excavadora de 18 toneladas y actúa como protección; la elástica es una advertencia reforzada que se estira hasta 1 m sin romperse.
Sí. Hay placas rojas para cables de alta tensión, con opción de exposición permanente a 60 °C.
Atendemos clientes en Ecuador, Venezuela y República Dominicana.
¿Su ducto cruza zonas con obras o excavaciones?
Cuéntenos el diámetro, el tipo de red, el ancho de zanja y la longitud del tramo, y le proponemos la protección adecuada.
