Soluciones · Aislamiento eléctrico
Juntas Aislantes para Bridas
Juntas y kits aislantes para bridas y juntas monolíticas para aislar eléctricamente tramos con protección catódica, evitar la corrosión galvánica y sellar con confiabilidad en servicio crítico, incluso con H₂S y CO₂. Atendemos Ecuador, Venezuela y República Dominicana.
El problema
¿Por qué aislar una brida?
Un sistema de protección catódica solo funciona si la corriente se queda en el tramo que debe proteger. Si la brida conduce, la corriente se pierde hacia estaciones, tanques o equipos, y aparecen corrosión galvánica, corrientes parásitas e interferencias.
Una junta aislante bien seleccionada permite:
- Aislar eléctricamente tramos con protección catódica
- Evitar la corrosión galvánica entre metales distintos
- Separar cabezales de pozo, válvulas y equipos de las líneas de flujo
- Proteger las caras de la brida de la corrosión y la erosión por flujo
- Sellar con confiabilidad bajo vibración, presión y ciclos térmicos

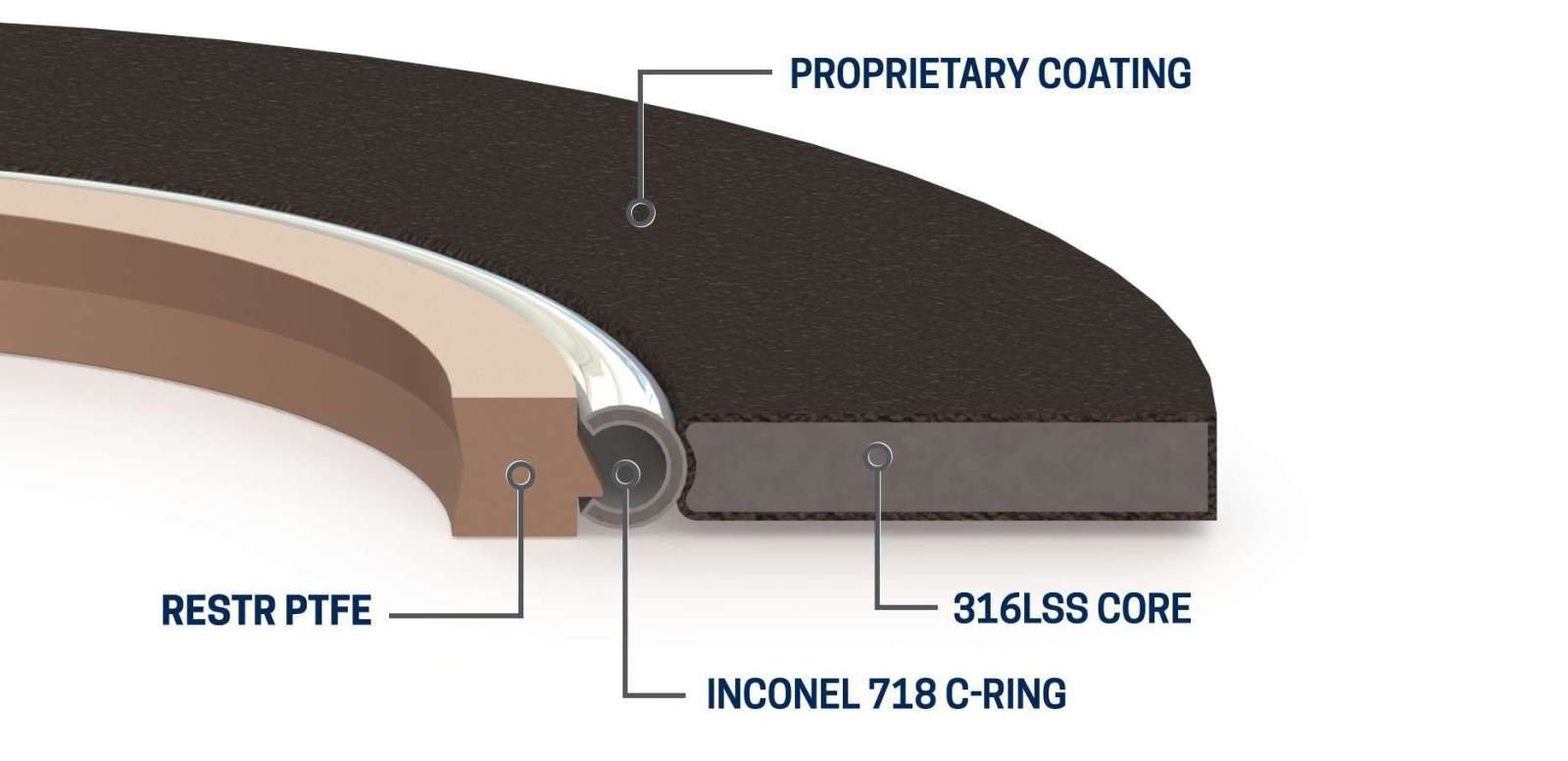

Corte de una junta aislante: núcleo de acero inoxidable, recubrimiento dieléctrico y sellos.
Nuestro servicio
Qué ofrece PETRONIA
01
Suministro de juntas aislantes
Suministramos juntas y kits aislantes de fabricantes reconocidos internacionalmente, completos con mangas y arandelas aislantes, y juntas monolíticas.
02
Selección técnica
Definimos el tipo de junta y los materiales según la clase de presión, la temperatura, el fluido y el tipo de brida (RF o RTJ).
03
Soporte de instalación
Orientamos el montaje y el torque para que la junta selle y aísle como fue diseñada.
Productos
Juntas y kits aislantes
Línea Pikotek · Servicio crítico

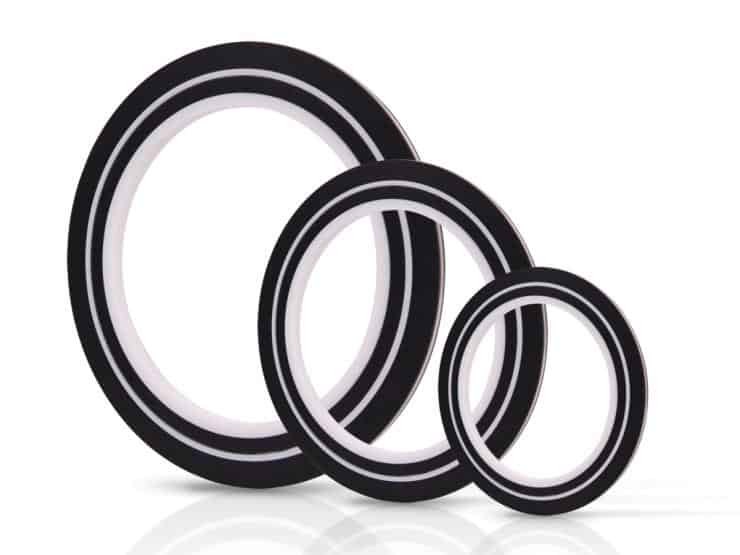

VCS®
Núcleo de acero inoxidable 316 laminado con G-10 o G-11 y sello de PTFE energizado por presión. Requiere baja carga en los pernos, es reutilizable y une bridas RTJ con bridas RF. Hasta ASME 2500# y API 10.000.
Totalmente recubierta

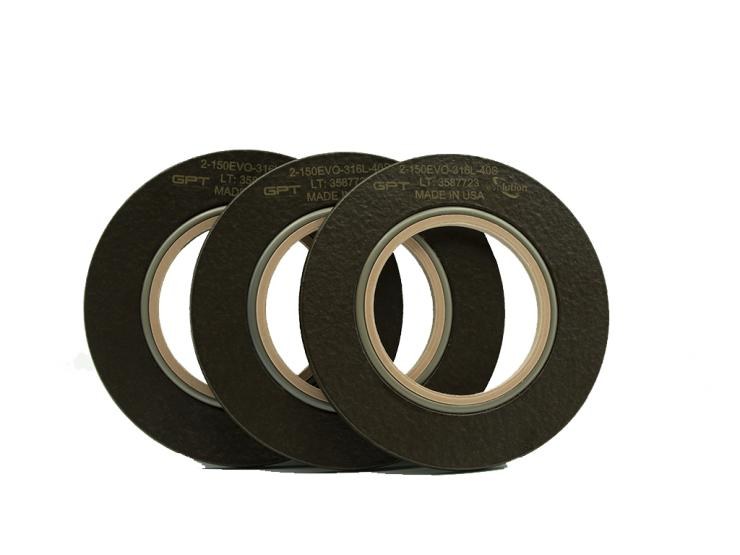

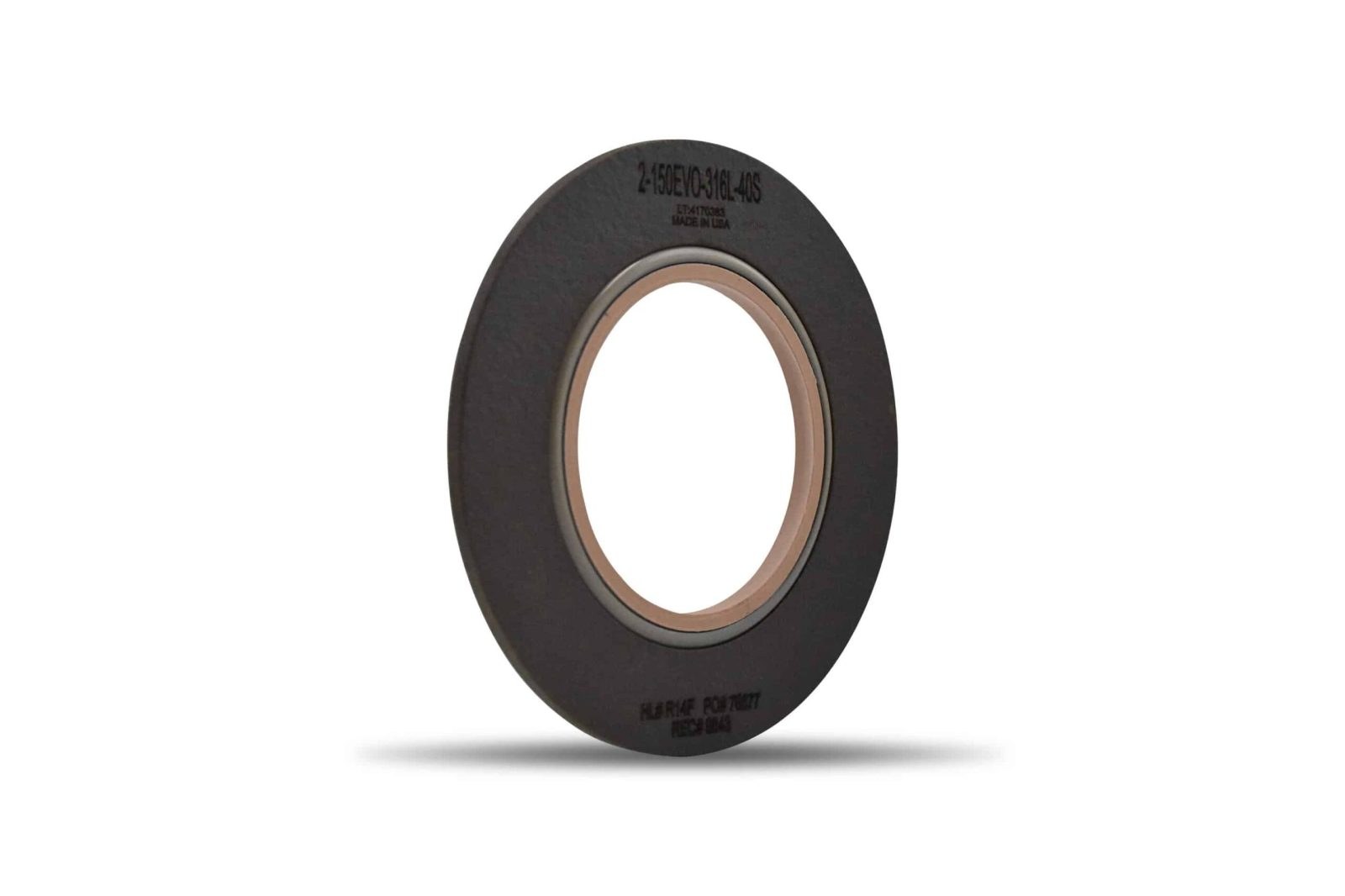

EVOLUTION®
Núcleo 316L totalmente encapsulado en un recubrimiento dieléctrico, con anillo C de Inconel 718 resistente al fuego (API 6FB). Perfil de 3 mm, sin delaminación ni permeabilidad al H₂S. De ½» a 48″, hasta ASME 2500#.
Junta monolítica roscada

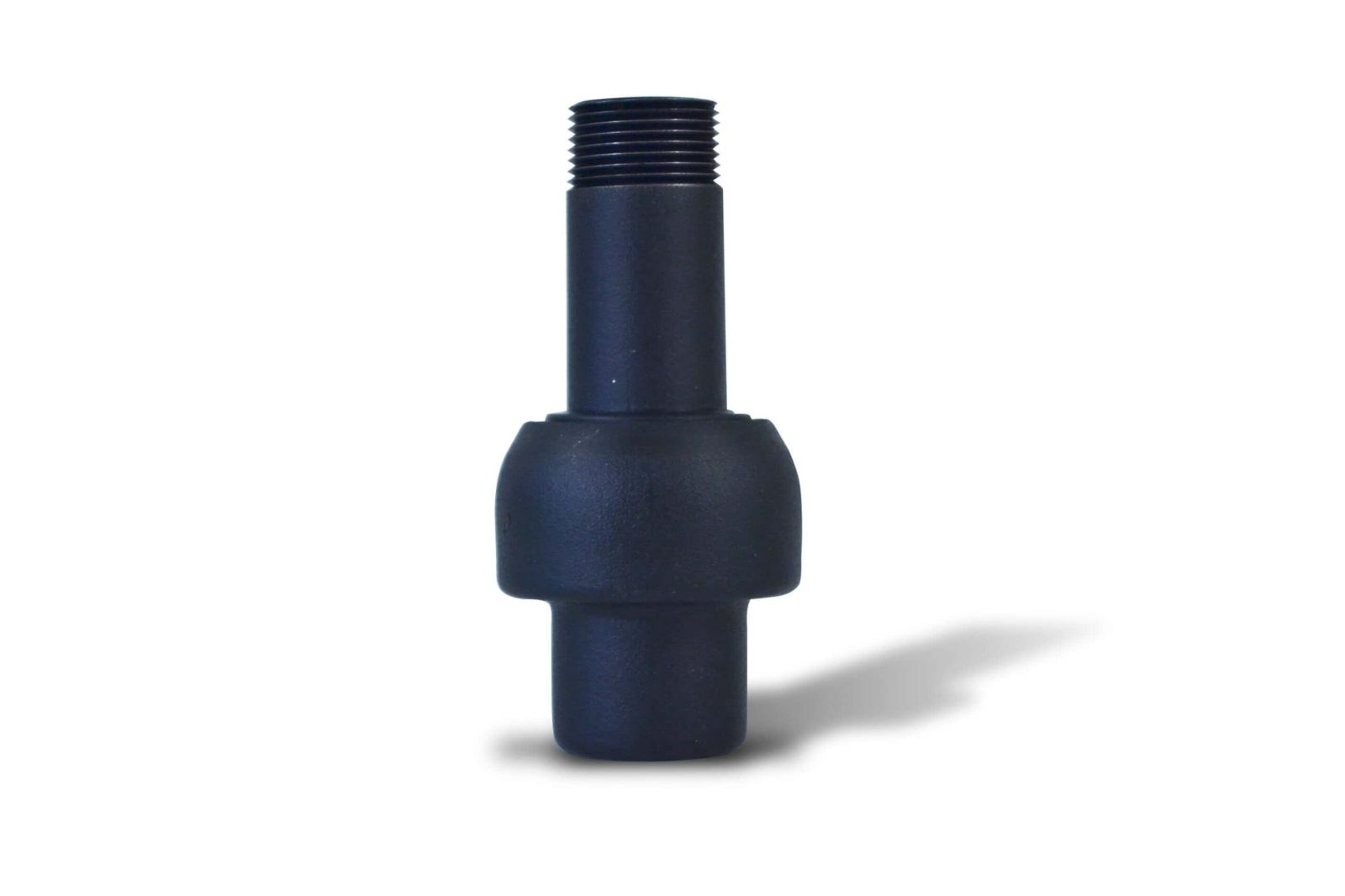

ElectroThread™
Junta aislante armada y probada en fábrica para líneas de ½» a 1″: instrumentación, skids, inyección química y acometidas. Sin mantenimiento.
Todos los kits incluyen mangas aislantes de longitud completa y arandelas dobles, para evitar que los pernos cierren el circuito eléctrico.
Comparación
VCS o EVOLUTION: cuál elegir
| Característica | VCS® | EVOLUTION® |
|---|---|---|
| Núcleo | Acero inoxidable 316, laminado con G-10 o G-11 | Acero inoxidable 316L, totalmente recubierto |
| Sello | PTFE energizado por resorte o elastómero | PTFE interior y anillo C de Inconel 718 |
| Clase de presión | Hasta ASME 2500# / API 10.000 | Hasta ASME 2500# / API 5.000 |
| Temperatura | G-10: -128 a 150 °C · G-11: -45 a 200 °C | -184 a 200 °C (hasta 260 °C con kit de mica) |
| Resistencia al fuego | — | API 6FB, 3.ª edición |
| Espesor | 0,260″ o 0,308″ | 0,125″ (3 mm) |
Datos del fabricante. Las propiedades eléctricas se miden en laboratorio; la humedad y la temperatura pueden modificarlas.
Aplicaciones
Dónde se usan
01
Protección catódica
Aislamiento de tramos protegidos en ductos y estaciones.
02
Cabezales de pozo
Separación eléctrica entre el pozo y la línea de flujo.
03
Válvulas y compresores
Conexiones sometidas a vibración, cavitación y ciclos.
04
Metales distintos
Prevención de la corrosión galvánica entre materiales.
05
Servicio amargo
Fluidos con H₂S, CO₂ e hidrocarburos agresivos.
El aislamiento de bridas se diseña según la práctica NACE SP0286. Complemente el aislamiento con monitoreo de corrosión y protección anticorrosiva en bridas y accesorios.
Galería
Galería de juntas aislantes
Preguntas frecuentes sobre juntas aislantes
La junta aislante, mangas aislantes de longitud completa para cada perno y arandelas aislantes dobles, además de arandelas de acero.
Sí. Las juntas tipo VCS permiten aislar bridas RTJ e incluso unir una brida RTJ con una de cara realzada.
Sí. Ambos tipos se usan en servicio con H₂S y CO₂; EVOLUTION no presenta permeabilidad al H₂S ni delaminación.
Cuando la normativa o el análisis de riesgo lo exigen, EVOLUTION cuenta con reconocimiento de prueba de fuego API 6FB.
En líneas pequeñas, de ½» a 1″, donde se busca un aislamiento armado y probado en fábrica que no dependa del montaje en campo.
La VCS es reutilizable y su elemento sellante es reemplazable.
Atendemos clientes en Ecuador, Venezuela y República Dominicana.
¿Necesita aislar una brida?
Indíquenos el diámetro, la clase de presión, el tipo de brida (RF o RTJ), la temperatura y el fluido, y le cotizamos el kit adecuado.
