Marcadores de Paso y Localización de Pigs
Señalizadores no intrusivos que detectan, indican y registran el paso de pigs por puntos críticos del ducto, y sistemas electromagnéticos para localizar un pig atascado en minutos. Onshore, offshore y submarino. Atendemos Ecuador, Venezuela y República Dominicana.
El problema
¿Dónde está el pig?
En cada corrida de pigs, saber si el pig salió del lanzador, pasó por una válvula o llegó al receptor es clave. Un pig atascado o perdido significa horas de búsqueda, producción detenida y el riesgo de cerrar una válvula sobre él.
Con marcadores de paso y sistemas de localización usted puede:
- Confirmar el lanzamiento, el paso y la recepción de cada pig
- Evitar cerrar una válvula con el pig debajo
- Ubicar un pig atascado con precisión de pocos centímetros
- Recibir la señal a distancia, en la sala de control o el teléfono
- Instalar y retirar los equipos sin detener la producción
Nuestro servicio
Qué ofrece PETRONIA
01
Suministro de equipos IK Trax
Comercializamos señalizadores de paso, transmisores, receptores y sistemas de registro de datos de IK Trax.
02
Selección de la tecnología
Definimos el tipo de señalizador, la comunicación remota y el sistema de localización según el fluido, el pig y la instalación.
03
Apoyo en campo
Acompañamos la instalación, la configuración y el seguimiento de las corridas de pigs.
Señalización
Señalizadores de paso no intrusivos
Se instalan por fuera de la tubería, sin perforarla, y se pueden retirar para mantenimiento sin suspender la producción. Cuentan con certificaciones para áreas peligrosas, incluido el grupo de gas IIC, apto para hidrógeno.
Cualquier fluido

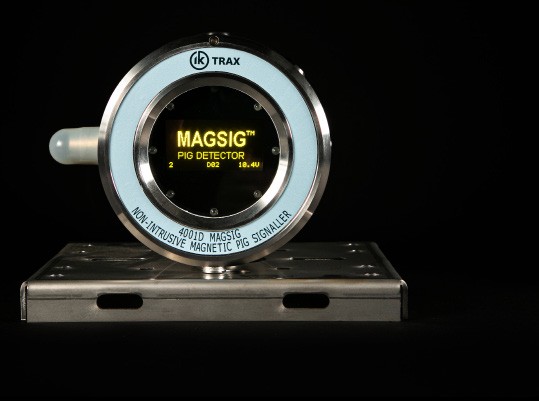

Magnéticos MAGSIG®
Detectan el cambio de campo magnético al pasar un pig con imanes. Sirven para cualquier diámetro y paredes gruesas, en velocidades bajas o altas. Sensor con cable de hasta 10 m para ductos enterrados.
Sin imanes ni transmisores

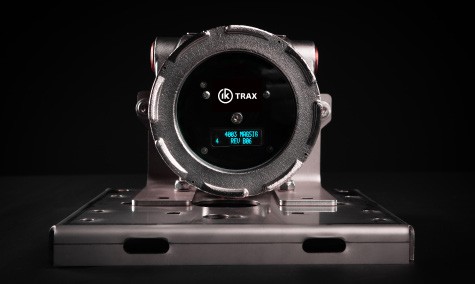

Ultrasónicos y acústicos
Confirman el paso de cualquier pig. Los activos envían un pulso a través de la pared en líneas de líquido; los pasivos detectan el sonido del pig en gas, multifásico o líquido.
Hasta 3.000 m
Submarinos
Señalizadores compactos para instalación temporal o permanente por buzo o ROV, con abrazaderas de súper dúplex y señal remota por enlace acústico o luz estroboscópica.

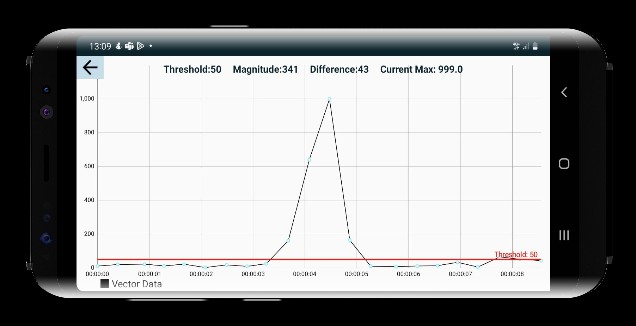

Detección en dos etapas
Al acercarse el pig, el equipo indica “PIG APPROACH”; solo cuando el campo magnético cae un valor definido confirma “PIG PASSED”. Así se distingue un pig que pasó de uno que podría estar detenido, revisando la gráfica de cada evento.
Comunicación
Reciba la señal donde la necesite
| Opción | Uso |
|---|---|
| Indicación local | Pantalla gráfica y LED de alto brillo; registro de hasta 100 eventos |
| Bluetooth | Ver pasos y cambiar ajustes desde el teléfono, sin entrar al área peligrosa |
| Relé seco y 4-20 mA | Integración directa con el sistema de control o SCADA |
| RS-485 Modbus | Comunicación bidireccional para programación y descarga de datos |
| LoRa / LoRaWAN | Transmisión por radio en ubicaciones remotas |
| Satelital | Señal desde sitios sin cobertura |
Modelos con certificación ATEX, IECEx, UL y CSA, según el equipo.
Localización
Localización electromagnética de pigs
Un transmisor electromagnético instalado en el pig emite una señal que un receptor detecta desde el exterior. Permite ubicar un pig atascado con precisión de pocos centímetros, y confirmar el lanzamiento y la recepción como respaldo. Funciona en ductos aéreos, enterrados, en zanja, en bundles y en sistemas pipe-in-pipe.

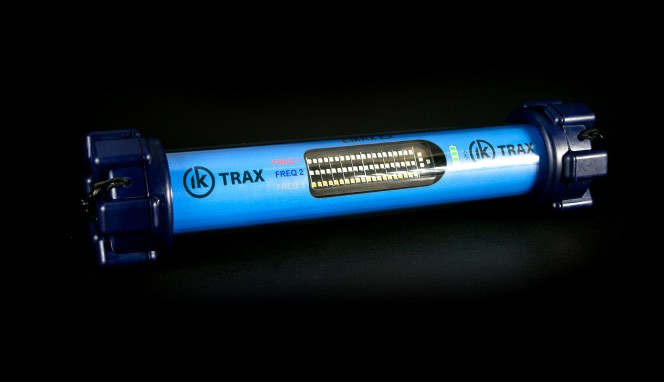

Transmisores
Certificados ATEX e IECEx, para todos los diámetros. Su señal se mantiene constante durante la vida de la batería, y se activan por presión, agua o imán para cargar los pigs con anticipación.

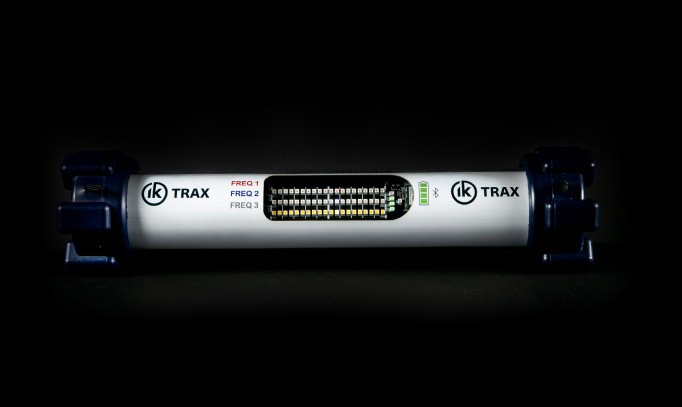

Receptores EMRx
Receptores multifrecuencia de un solo control, en versiones onshore, submarina y para áreas peligrosas. Detectan transmisores incluso dentro de lanzadores y receptores de pared gruesa.
Precomisionado

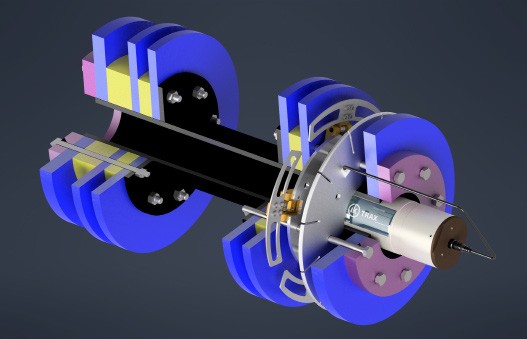

Registro de datos durante limpieza, calibración, prueba hidrostática y deshidratación. El sistema GRID® informa a distancia si el pig calibrador pasó o encontró un defecto.
¿Planifica una corrida? Conozca nuestros pigs de limpieza y nuestras inspecciones ILI.
Industrias
Oleoductos, gasoductos, poliductos y acueductos, onshore, offshore y submarinos, en operación y en precomisionado.
Preguntas frecuentes sobre marcadores de paso
No. Los señalizadores no intrusivos se fijan por fuera de la tubería y se retiran sin suspender la producción.
Para los señalizadores magnéticos, sí. Los ultrasónicos y acústicos detectan cualquier pig, sin imanes ni transmisores.
Sí. El sensor magnético puede instalarse con un cable de hasta 10 m, y la localización electromagnética funciona en ductos enterrados o en zanja.
Sí, mediante relé, 4-20 mA, Modbus RS-485, LoRaWAN, satélite o Bluetooth en el teléfono.
Sí. Hay modelos con certificación ATEX, IECEx, UL y CSA, incluido el grupo de gas IIC.
Con un transmisor electromagnético en el pig y un receptor EMRx, el pig se ubica desde el exterior con precisión de pocos centímetros.
Atendemos clientes en Ecuador, Venezuela y República Dominicana.
¿Necesita saber dónde está su pig?
Cuéntenos el diámetro, el espesor, el fluido, el tipo de pig y si el ducto es aéreo, enterrado o submarino, y le proponemos la solución adecuada.
